エブリィ 64V キーレス化

  • 2015.08.30 Sunday
  • 19:31
集中ドアロックは付いているのですが、キーレスは無い!

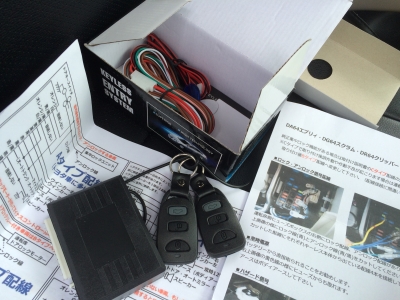

約3000円以内でこんなアイテムが買えるんですよ@@



私のエブリィはこの配線になるらしい…

学校で勉強しておけばよかったなぁ;;

ネットで調べてみると、丁寧に分かりやすく説明している方もいまして、それを確認しながら作業開始!

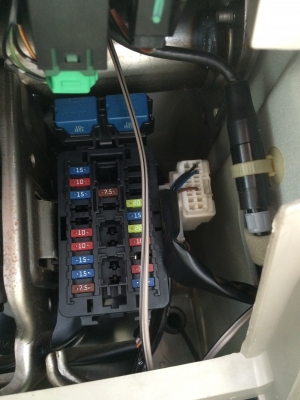

運転席ドア近くのヒューズボックスを開けると、ヒューズの横に白いソケットがあります。
これが、集中ロックのコネクターになります。

青黒と青の2本の配線がありますので、黒いビニールをはがして、ソケットから5cmくらい残して切ります。
この2本(切るのでドア側と車体側の計4本)に、装置の配線をつなげていく作業です。

ドアロックの配線と、ウインカーの配線、バッテリー、これをつなげばOKってことですね〜



ウインカーの配線は、空調パネル下にあります。

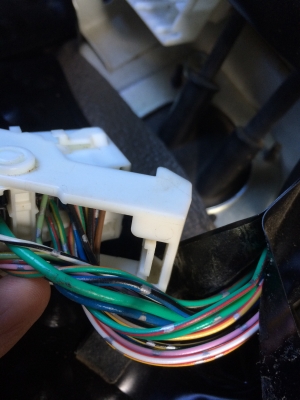

カバーを外すと、大きめのソケットが2個ありますので、下のソケットを外します。
外し方が特徴的で、かなり悩みましたw
外さなくても出来そうですが、外したほうがやりやすいです。

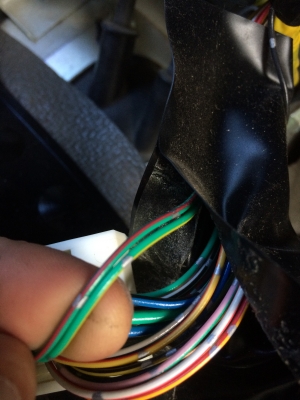

赤緑、緑黄、これがウインカーの配線、似たような配線がありますが、緑黄は緑の割合が多いです。

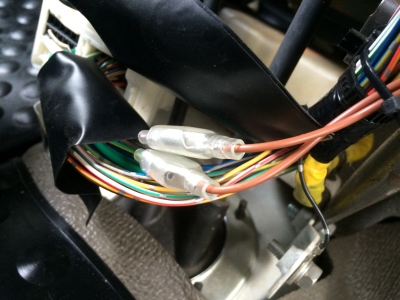

それぞれのウインカーの配線に装置の茶色を割りこませます。
左右関係なく取り付けてOKです。

同じ要領で、装置のバッテリーへつなぐ線に、装置から出ている黄黒、黄、の線を割りこませます。
(説明図参照)

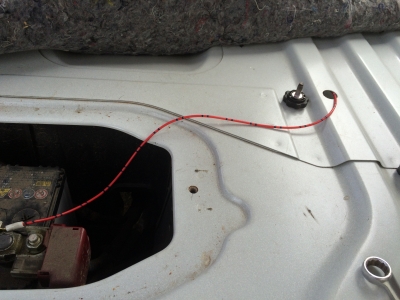

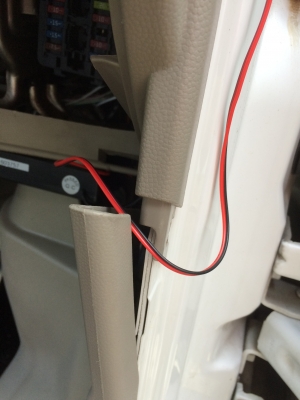

エブリィは荷台の方にバッテリーがあるので、電源の線が足りません。
これは購入する必要があります。

バッテリーボックスのカバーで、断線したら困るので、線の通り道を若干凹ませています。

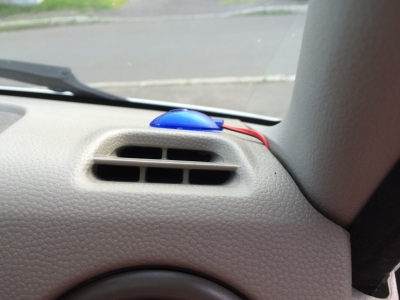

よくわかんないけど、盗難防止車っぽく見せるランプがついていますw
(目的が分からないw)
パネルの内側に入れていきます。
見た目大事なのでね^^



おもちゃみたいで、カッコ悪いですが、エンジンを切っても点滅しているようで、泥棒さん効果があるのかもしれませんね^^;

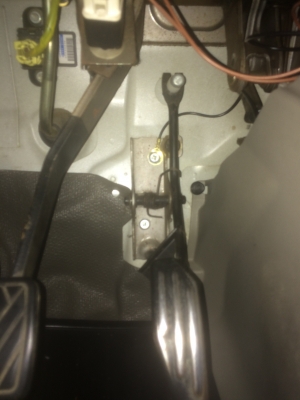

マイナスの線(黒)は、ボディアース(ボディに取り付ける)をするらしい…
この辺り、電装品の仕組みが分かっていないので、どうしてなのか不思議です(笑)

とりあえず、私はここに…

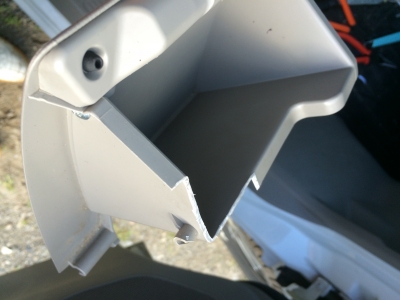

ヒューズボックスと言っても、小物入れがフタ代わりになっているのですが、取り付けると、ロックの配線が当たってしまうので、私はこの部分をカットしました。 横のぼっちを切らなければ、機能します。

さぁ、確認してみます… ドキドキですw



素晴らしいですw

耐久性など、心配な面もありますが、装置自体が安いので、またやり直せばいいですよね〜

達成感バッチリです^^v

スポンサーサイト

  • 2018.04.13 Friday
  • 19:31
  • 0
    • -
    • -
    • -
    コメント
    mikasaさん、お返事遅くなりましてごめんなさい!
    キーレスの連続状態ですが、自分もなったことがあります。その時は取り付けの時だったので、配線を見直してみると配線の色違いが原因でした。
    もう一度配線を見直すのと、同じ製品を取り付けている方をググると答えが見つかるかもしれません。また、海外の製品ですので、説明書通りの配線色ではないかもしれないです^^;

    どの製品を使っているのか分からないのと、自分もかなり前に行った作業なので、記憶が…w

    必ず原因があります^^v

    答えになっていなくてごめんなさい。

    自分のような素人にはその失敗作業が身になってきたもので^^
    • lakanka
    • 2017/11/18 8:46 PM
    こんにちは〜ネットを彷徨っていたら見つけたので質問お願いします。
    自分もDA64Vにキーレス付けたんですが鍵で扉をロックすると開閉動作が連続して起こり止まらなくなります。
    そちらはそんな症状ないですか?
    • mikasa
    • 2017/11/11 8:33 AM
    shunさんはじめまして〜!
    コメントありがとうございます。すごくうれしいです^^

    キットの方はヤフオクで購入しました。
    http://page21.auctions.yahoo.co.jp/jp/auction/j349338240

    年式の方の確認をお願いします。

    注意しなくてはいけないのは、運転席ドア側のソケットから出ている配線はソケットぎりぎりで切らないようにしましょうw

    結構短く切ったために、つなぐのが大変でしたw

    あと、装置から出ている配線は余裕を持たせてかなり長いので、タイラップなどでまとめる作業が必要です。

    ロックアンロックは全部のドア(リアハッチも)がロックしますよ〜!

    ぜひぜひチャレンジしてください!
    私でも出来たので大丈夫です。
    • lakanka
    • 2015/09/11 10:31 PM
    私も仕事で集中ドアロックのついたDA64Vエブリィを使ってまして、キーレスエントリーが付けられればいいなと思っていたところ、この記事を読ませていただきとても感動し自分のエブリィにも取り付けたいと思いました。
    このキットの銘柄等詳細を教えていただきたくご教授の程よろしくお願いします。
    もう一つ教えていただきたいのですが、これを付けると全部のドアがロックアンロックするのでしょうか?
    • shun
    • 2015/09/11 7:04 PM
